Was ist ein Manteltank?

93523e08

Mai 20, 2026

A doppelwandiger Tank ist ein doppelwandiger Industriebehälter, der zur präzisen Temperaturregelung beim Erhitzen, Kühlen, Mischen oder Lagern von Flüssigkeiten und halbfesten Stoffen verwendet wird. Der äußere Mantel lässt thermische Medien wie Dampf, Heißwasser oder Glykol zirkulieren und ermöglicht so eine indirekte Wärmeübertragung ohne direkten Kontakt mit dem Produkt.

Dieses Design wird häufig in Branchen eingesetzt, in denen sich die Temperaturstabilität direkt auf die Produktqualität und Prozesssicherheit auswirkt, z. B. in der Lebensmittelverarbeitung, Pharmazie, Chemie und Biotechnologie.

Wichtigste Erkenntnisse

Ummantelte Tanks ermöglichen präzises, indirektes Erhitzen und Kühlen ohne Verunreinigung des Produkts
Zu den gängigen Mantelkonstruktionen gehören konventionelle, Dimple-, Halfpipe- und Internal Coil-Typen
Edelstahl ist aufgrund seiner Korrosionsbeständigkeit und seiner Hygienestandards das bevorzugte Material für die meisten industriellen Anwendungen.
Sie werden häufig in der Lebensmittel-, Pharma-, Chemie- und Biotechnologieproduktion eingesetzt.
Bei sachgemäßer Konstruktion und Wartung kann die Lebensdauer im industriellen Einsatz auf 20-30 Jahre verlängert werden.

Aufbau und Funktionsweise von Manteltanks

Grundlegende Struktur

Ein ummantelter Tank besteht aus zwei Hauptschichten:

Inneres Gefäß: Nimmt das Produkt auf und besteht aus Materialien, die mit der Prozessflüssigkeit kompatibel sind.
Äußere Jacke: Bildet einen abgedichteten Hohlraum um den Innenbehälter, durch den Thermofluide (Dampf, Heißwasser, Glykol) zirkulieren

Während die Flüssigkeit durch den Mantel fließt, wird die Wärme durch die Behälterwand übertragen, um den Inhalt entweder zu erwärmen oder zu kühlen. Diese indirekte Methode verhindert Temperaturschocks und schützt empfindliche Materialien vor plötzlichen Temperaturschwankungen.

Gängige Jackentypen

Verschiedene Mantelkonstruktionen bieten unterschiedliche Wärmeübertragungsleistungen und Druckkapazitäten:

Jacke Typ	Am besten für	Die wichtigsten Vorteile	Beschränkungen
Konventionell ummantelt	Prozesse mit großem Volumen und niedrigem Druck	Einfache Konstruktion, leicht zu reinigen	Geringere Effizienz der Wärmeübertragung
Dimple Jacketed	Heizung/Kühlung für allgemeine Zwecke	Leicht, kosteneffizient, gezielter Durchfluss	Nicht geeignet für hohen Druck
Halbrohrschlange ummantelt	Industrielle Hochdruckverfahren	Hervorragende Wärmeübertragung, hohe Druckfestigkeit	Komplexer und teurer in der Herstellung
Interne Spule	Zähflüssige Flüssigkeiten und schnelle Wärmeübertragung	Schnelle Reaktion auf die Temperatur	Schwerer zu reinigen und zu pflegen

Material-Optionen

Die Materialauswahl hängt von der chemischen Verträglichkeit, den Temperaturanforderungen und den Hygienestandards ab:

Rostfreier Stahl (304/316L): Korrosionsbeständig, leicht zu reinigen, ideal für Lebensmittel-, Pharma- und Chemieanwendungen
Kohlenstoffstahl: Kostengünstig für nicht-korrosive Prozesse mit mittlerem Druck
Hastelloy: Hervorragende Beständigkeit gegenüber aggressiven Chemikalien und hohen Temperaturen

Interne Komponenten

Interne Komponenten verbessern das Mischen und die Temperaturgleichmäßigkeit:

Baffeln: Leiten den Flüssigkeitsstrom, beseitigen tote Winkel und verbessern die Wärmeübertragung
Rührwerke: Der Inhalt wird gemischt, um eine gleichmäßige Temperatur im gesamten Behälter zu gewährleisten. Gängige Typen sind Schaufel-, Propeller-, Turbinen-, Spiral- und Ankerrührwerke, die jeweils für unterschiedliche Flüssigkeitsviskositäten ausgelegt sind.

Anwendungen von ummantelten Tanks

Manteltanks werden überall dort eingesetzt, wo eine präzise Temperaturkontrolle erforderlich ist, um die Produktqualität, -sicherheit und -konsistenz zu erhalten. Sie unterstützen eine Vielzahl von Prozessen wie Mischen, Fermentieren, Pasteurisieren, Reagieren und Lagern.

Schlüsselindustrien

Lebensmittel und Getränke: Brauereiwesen, Milchverarbeitung, Schokoladentemperierung, Soßenherstellung
Pharmazeutika und Biotechnologie: Impfstoffherstellung, Arzneimittelsynthese, steriles Mischen
Chemikalien und Petrochemikalien: Chemische Reaktionen, Harzherstellung, Asphaltlagerung
Kosmetika und Körperpflegemittel: Herstellung von Cremes und Lotionen, Duftmischungen

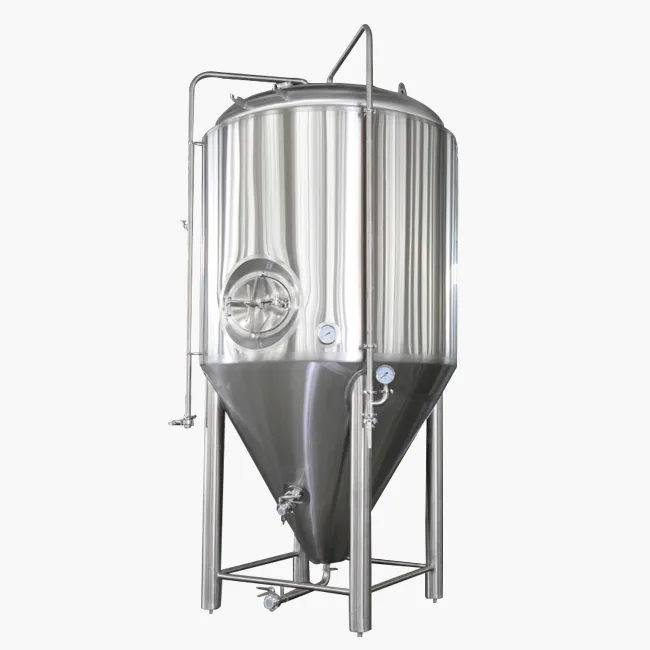

Wein und Spirituosen: Gärung, temperaturgesteuerte Reifung

Hygiene und Prozesssicherheit

Für die Sanitärindustrie sind Manteltanks mit:

Glatte Innenflächen für einfache Reinigung
CIP-Systeme (Clean-in-Place) für die automatische Reinigung
SIP-Fähigkeit (Sterilize-in-Place) für sterile Produktion
Vollständig geschweißte Strukturen zur Verringerung des Kontaminationsrisikos

Hauptvorteile von ummantelten Tanks

Präzise Temperaturkontrolle

Der Hauptvorteil von Manteltanks besteht darin, dass sie eine konstante Temperatur im gesamten Behälter aufrechterhalten. Dies ist entscheidend für temperaturempfindliche Prozesse, bei denen selbst kleine Schwankungen die Produktqualität, die Sicherheit oder den Ertrag beeinträchtigen können.

Effizienz und Sicherheit

Energieeffizient: Indirekte Wärmeübertragung minimiert den Energieverlust im Vergleich zu direkten Heizmethoden
Sicherer Betrieb: Eliminiert das Risiko einer Produktkontamination durch Heiz-/Kühlmedien
Dauerhaft: Hergestellt aus hochwertigen Materialien, die bei richtiger Pflege eine lange Lebensdauer haben

Skalierbarkeit und Flexibilität

Manteltanks sind in Größen erhältlich, die von kleinen Laboreinheiten bis hin zu großen industriellen Behältern mit Tausenden von Litern reichen. Sie können mit verschiedenen Manteltypen, Rührwerken, Isolierungen und Steuerungssystemen an die jeweiligen Prozessanforderungen angepasst werden.

Schlussfolgerung

Manteltanks sind unverzichtbare Ausrüstungen für industrielle Prozesse, die eine stabile und präzise Temperaturregelung erfordern. Ihre Flexibilität im Design, ihre starke thermische Leistung und ihre Kompatibilität mit Hygienestandards machen sie zu einer zentralen Lösung in modernen Produktionssystemen.

Als Fachmann Hersteller von Manteltanksbieten wir maßgeschneiderte Lösungen aus rostfreiem Stahl einschließlich verschiedener Mantelstrukturen, Materialoptionen und vollständiger Systemintegration für industrielle Anwendungen.

FAQ

Was ist der Hauptzweck eines Manteltanks?

Der Hauptzweck eines Manteltanks besteht darin, eine präzise, gleichmäßige Temperaturregelung für industrielle Prozesse und Lagerung zu gewährleisten. Er ermöglicht die indirekte Erwärmung oder Kühlung von Produkten ohne direkten Kontakt mit Thermofluiden.

Was ist der Unterschied zwischen einem ummantelten Tank und einem isolierten Tank?

Ein isolierter Tank verhindert lediglich Wärmeverluste oder -gewinne, während ein ummantelter Tank den Inhalt aktiv erwärmt oder abkühlt, um eine bestimmte Temperatur zu halten. Um die Energieeffizienz zu verbessern, werden ummantelte Tanks häufig zusätzlich isoliert.

Wie lange halten ummantelte Tanks?

Bei ordnungsgemäßer Wartung können hochwertige Edelstahlmanteltanks 20-30 Jahre oder länger halten. Die Lebensdauer hängt von der Materialqualität, den Betriebsbedingungen und den Wartungspraktiken ab.

Können Manteltanks für Hochdruckprozesse verwendet werden?

Ja, Halbrohrschlangenmanteltanks sind speziell für Hochdruckanwendungen konzipiert. Stellen Sie immer sicher, dass der Tank für den erforderlichen Betriebsdruck ausgelegt ist.

Was ist CIP in doppelwandigen Tanks?

CIP (Clean-in-Place) ist ein automatisches Reinigungssystem, das Reinigungslösungen ohne Demontage durch den Tank zirkulieren lässt. Es ist unerlässlich für die Einhaltung von Hygienestandards in der Lebensmittel- und Pharmaindustrie.
